نحوه عملکرد روتاری جوینت و اهمیت آن
تاریخچه تولید روتاری جوینت به نیاز صنعت برای انتقال ایمن و کارآمد سیالات به بخش‌های در حال چرخش ماشین‌آلات برمی‌گردد. در اواخر قرن نوزدهم، با رشد سریع صنعت و گسترش ماشین‌آلات بزرگ در صنایعی همچون تولید کاغذ، چاپ و نساجی، نیاز به ابزاری که بتواند سیالات را به بخش‌های متحرک ماشین‌ها انتقال دهد، احساس شد. این موضوع منجر به طراحی و توسعه اولین نسخه‌های مفصل‌های چرخشی شد که به عنوان پایه و اساس روتاری جوینت‌های امروزی عمل می‌کردند.
نخستین نمونه‌های روتاری جوینت از فلزاتی همچون برنج و فولاد ساخته می‌شدند و طراحی ساده‌ای داشتند. با پیشرفت علم مواد و نیاز به افزایش دوام و مقاومت در برابر فشار و دما، طراحی این قطعات بهبود یافت و از مواد با کیفیت‌تر و مقاوم‌تری مانند استیل ضد زنگ، آلیاژهای مخصوص و پوشش‌های مقاوم در برابر سایش استفاده شد.
در قرن بیستم، به ویژه پس از جنگ جهانی دوم، پیشرفت در صنعت و تکنولوژی، طراحی روتاری جوینت‌ها را مدرن‌تر کرد. امروزه روتاری جوینت‌ها با استفاده از تکنولوژی‌های پیشرفته‌ای همچون آب‌بندی مکانیکی و مواد ترکیبی طراحی می‌شوند و در طیف گسترده‌ای از صنایع مانند پتروشیمی، خودروسازی، تولید کاغذ، و انرژی مورد استفاده قرار می‌گیرند.

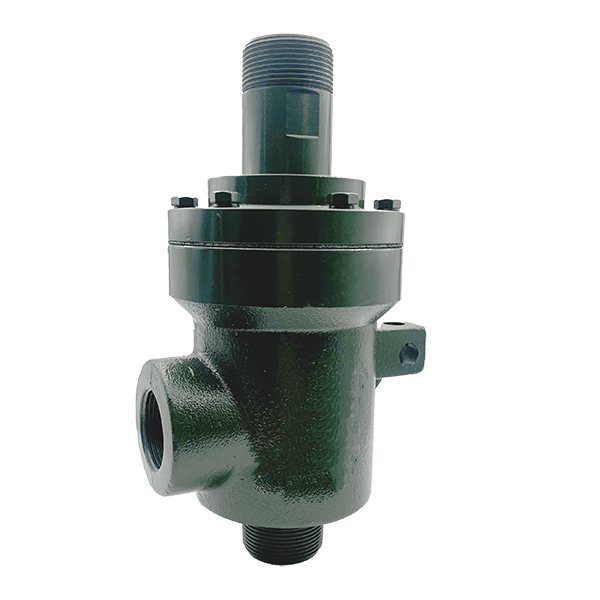

روتاری جوینت بخار در خط ورق کروگیت کارتن
این قطعه یکی از اجزای مهم در خطوط تولید ورق کروگیت کارتن است که وظیفه انتقال بخار گرم از یک لوله ثابت به یک لوله دوار را بر عهده دارد. این کار برای گرم کردن سیلندرهای پرس که وظیفه پرس کردن و شکل دادن به ورق‌های کارتن را دارند، ضروری است.
روتاری جوینت بخار از دو بخش اصلی تشکیل شده است:
- بخش ثابت: این بخش به خط لوله بخار ثابت متصل می‌شود و شامل یک ورودی بخار، یک محفظه آب بندی و یک یا چند کانال بخار است.
- بخش دوار: این بخش به سیلندر پرس متصل می‌شود و شامل یک یا چند حلقه دوار، یک یا چند کانال بخار و یک محفظه آب بندی است.
بخار گرم از طریق ورودی بخار وارد بخش ثابت روتاری جوینت می‌شود و سپس از طریق کانال‌های بخار به بخش دوار منتقل می‌شود. در بخش دوار، بخار از طریق کانال‌های بخار به داخل سیلندر پرس هدایت می‌شود و برای گرم کردن آن استفاده می‌شود.
محفظه‌های آب‌بندی در هر دو بخش ثابت و دوار برای جلوگیری از نشت بخار و روانکاری قطعات متحرک استفاده می‌شوند.
روتاری جوینت بخار باید به درستی انتخاب، نصب و نگهداری شود تا از عملکرد صحیح و ایمن آن اطمینان حاصل شود. انتخاب روتاری جوینت مناسب به عوامل مختلفی از جمله ظرفیت بخار مورد نیاز، سرعت چرخش سیلندر پرس و نوع سیال مورد استفاده بستگی دارد.
مزایای استفاده از روتاری جوینت بخار در خط ورق کروگیت کارتن
- انتقال بخار گرم به طور مداوم و بدون نشتی: این قطعه بخار گرم را به طور مداوم و بدون نشتی از یک لوله ثابت به یک لوله دوار منتقل می‌کند. این امر برای گرم کردن سیلندرهای پرس که وظیفه پرس کردن و شکل دادن به ورق‌های کارتن را دارند، ضروری است.
- کاهش مصرف بخار: با جلوگیری از نشت بخار، به کاهش مصرف بخار و صرفه جویی در هزینه‌ها کمک می‌کند.
- افزایش راندمان تولید: با انتقال بخار گرم به طور مداوم و بدون نشتی، به افزایش راندمان تولید کمک می‌کند.
- کاهش زمان خرابی: با طراحی و ساخت بادوام، به کاهش زمان خرابی و افزایش طول عمر آن کمک می‌کند.
نکاتی برای انتخاب روتاری جوینت بخار
- ظرفیت بخار مورد نیاز: اولین قدم در انتخاب روتاری جوینت بخار، تعیین ظرفیت بخار مورد نیاز است. این کار به عوامل مختلفی از جمله سرعت تولید، اندازه سیلندر پرس و نوع کارتن تولیدی بستگی دارد.
- سرعت چرخش سیلندر پرس: سرعت چرخش سیلندر پرس باید در نظر گرفته شود تا روتاری جوینتی انتخاب شود که بتواند با این سرعت کار کند.
- نوع سیال مورد استفاده: نوع سیال مورد استفاده (بخار آب، روغن و غیره) باید در نظر گرفته شود تا روتاری جوینتی انتخاب شود که با این سیال سازگار باشد.
- برند و کیفیت: انتخاب یک روتاری جوینت از یک برند معتبر و با کیفیت بالا برای اطمینان از عملکرد صحیح و ایمن آن مهم است.
نکات آموزشی
در بخش منابع که در انتهای این مقاله مشاهده می‌کنید، دو لینک برای شما قرار داده شده است که هر کدام شامل یک ویدئو است. یکی از ویدیوها عملکرد آن در خط ورق کروگیت کارتن را به طور کامل توضیح می‌دهد. در ویدیوی بعدی اهمیت این قطعه نشان داده شده است.
مختصر و مفید
روتاری جوینت بخار یک جزء مهم در خطوط تولید ورق کروگیت کارتن است که وظیفه انتقال بخار گرم از یک لوله ثابت به یک لوله دوار را بر عهده دارد. انتخاب، نصب و نگهداری صحیحاین قطعه برای عملکرد صحیح و ایمن آن و همچنین برای افزایش راندمان تولید و کاهش هزینه‌ها ضروری است.
در واقع روتاری جوینت نوعی از اتصالات چرخشی به شمار می‌روند و امکان انتقال سیالاتی را فراهم می‌کنند که برای گرم یا سرد کردن غلتک‌ها کاربر دارند. این اتصالات، با توجه به نوع کاربرد و نوع سیالی که باید از آن عبور کند، در انواع مختلفی طراحی و تولید می‌شوند. عوامل مهمی در انتخاب یک روتاری جوینت مناسب وجود دارد از جمله سرعت چرخش شفت، فشار، دما.
روتاری جوینت از 4 بخش اصلی تشکیل شده است:
- بدنه
- شفت
- یاتاقان
- سیل مکانیکی
هماهنگی عملکردی بین اجزای مختلف شرایطی را فراهم می‌کندتا انتقال سیالات در شرایط مختلف صنعتی با اطمینان انجام شود و نیازهای کاری متفاوت در خطوط تولید تامین شود.
سوالات متداول
- روتاری جوینت چیست؟
یکی از اجزای مهم در خطوط تولید ورق کروگیت کارتن، روتاری جوینت بخار به شمار می‌رود. وظیفه اصلی و مهم آن انتقال بخار گرم از یک لوله ثابت به یک لوله دوار است. این کار برای گرم کردن سیلندرهای پرس ضروری است.
- روتاری جوینت از چه اجزایی تشکیل شده است؟
به طور کلی روتاری جونیت از دو بخش اصلی تشکیل شده است، یک بخش ثابت که به خط لوله بخار ثابت متصل می شود و یک بخش دوار که این بخش به سیلندر پرس متصل می شود و شامل یک یا چند حلقه دوار، یک یا چند کانال بخار و یک محفظه آب‌بندی است.
- در انتخاب روتاری جوینت به چه نکاتی باید توجه کرد؟
از مهمترین نکات در انتخاب روتاری جوینت میتوان به موارد زیر اشاره کرد:
- ظرفیت بخار مورد نیاز
- سرعت چرخش سیلندر پرس
- نوع سیال مورد استفاده
- برند و کیفیت
