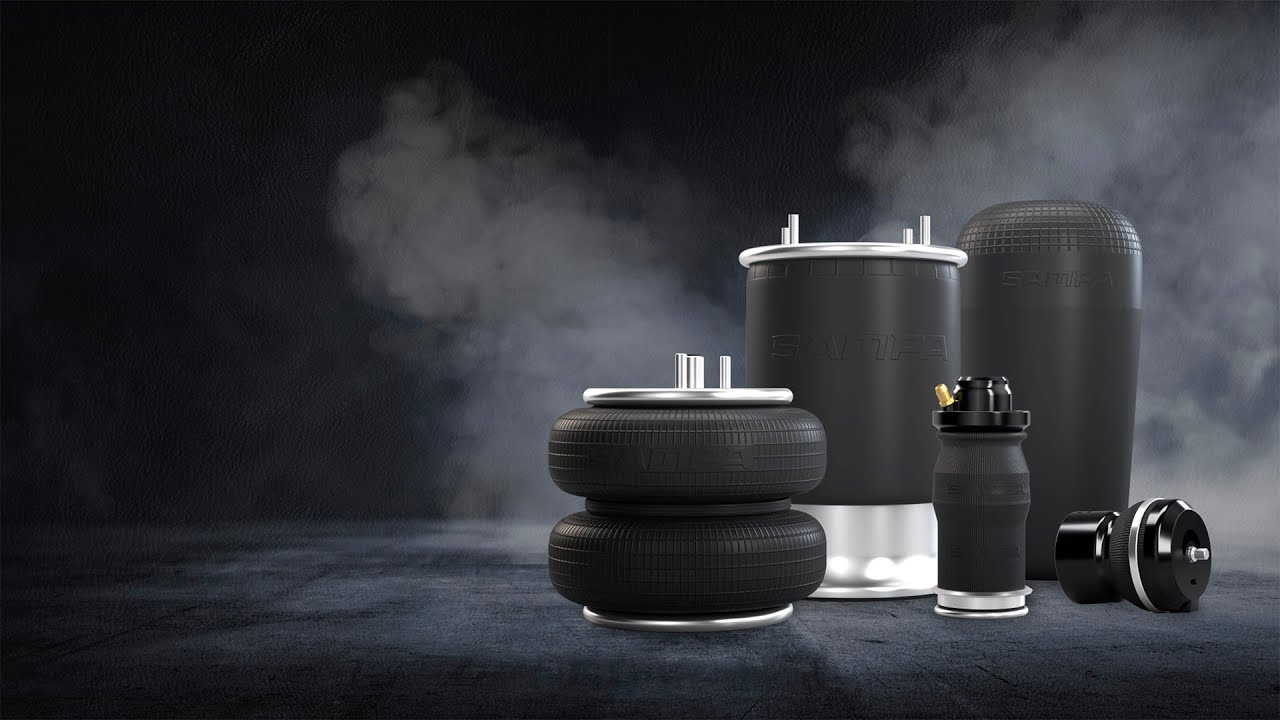

ایر اسپرینگ وکاربرد آن در ورق سازی

آشنایی با فنرها و کاربرد آن‌ها

فنرها جزء اجزای اساسی در طراحی انواع ماشین‌ها هستند و در بسیاری از ابزارهای ساده و تجهیزات صنعتی و خانگی به چشم می‌خورند. یکی از انواع فنرها ایر اسپرینگ است که در این مقاله به آن می پردازیم. اگر یک دستگاه مکانیکی را باز کنید، به احتمال زیاد یکی از اجزای داخلی آن فنر خواهد بود. فنرها نقش مهمی در ذخیره‌سازی انرژی مکانیکی دارند و می‌توان آن‌ها را به نوعی مشابه باتری‌ها دانست. یکی از نخستین استفاده‌های ثبت‌شده از آن‌ها به ساعت‌های فنری در قرن پانزدهم بازمی‌گردد.

امروزه، اهمیت فنرها در صنایعی همچون خودروسازی، کارتن سازی، ورق سازی و صنایع دیگر بسیار پررنگ است. آن‌ها در سیستم تعلیق خودرو نقش کلیدی ایفا می‌کنند و به بهبود راحتی سرنشینان هنگام عبور از دست‌اندازها و چاله‌های جاده کمک می‌کنند.

تعریف فنر و عملکرد آن

فنر یک قطعه مکانیکی ارتجاعی است که انرژی مکانیکی را در خود ذخیره می‌کند و معمولاً از جنس فولاد ساخته می‌شود. هنگامی که این قطعه فشرده یا کشیده شود، نیرویی مخالف اعمال می‌کند که تلاش دارد آن را به وضعیت اولیه خود بازگرداند. این ویژگی مهم‌ترین خاصیت فنر است که در خودروها برای کاهش ضربات جاده به کار گرفته می‌شود.

انواع فنرها در صنایع مختلف

فنرها در خودروها به شکل‌های مختلف استفاده می‌شوند. مهم‌ترین دسته‌بندی فنرها بر اساس نوع باری است که به آن‌ها وارد می‌شود:

1. فشاری

این نوع فنرها برای تحمل بارهای فشاری طراحی شده‌اند و در سیستم تعلیق خودرو، به‌ویژه در کمک‌فنرها، نقش کلیدی دارند. کمک‌فنرها با استفاده از این نوع، ضربات ناشی از ناهمواری‌های جاده را جذب می‌کنند و تجربه رانندگی راحت‌تری را فراهم می‌کنند.

2. کششی

این فنرها برای تحمل بارهای کششی به کار می‌روند و در مکانیزم‌های خاص خودرو مانند سیستم‌های تنظیم فشار برخی قطعات استفاده می‌شوند.

3. پیچشی

فنرهای پیچشی توانایی تحمل نیروی چرخشی را دارند. در خودروها، این نوع در بخش‌هایی مانند میله‌های ضد لغزش به‌کار می‌رود که به افزایش پایداری خودرو در پیچ‌ها کمک می‌کند.

دسته‌بندی فنرها بر اساس ویژگی‌های مکانیکی

فنرها از نظر رابطه میان نیرو و جابجایی به سه گروه تقسیم می‌شوند:

الف) فنرهای خطی

نوع خطی مطابق قانون هوک عمل می‌کنند. در این فنرها، نیروی مورد نیاز برای فشردن یا کشیدن فنر به‌صورت مستقیم با میزان تغییر طول آن متناسب است.

ب) فنرهایی با نرخ متغیر

این فنرها ضریب فنریت یکنواختی ندارند و به‌گونه‌ای طراحی شده‌اند که در بخش‌های مختلف طول خود، مقاومت متفاوتی ایجاد کنند. یک نمونه رایج از این نوع، فنرهای مخروطی شکل است که در جعبه دنده‌ها یا سیستم تعلیق پیشرفته خودروها به‌کار می‌روند.

ج) فنرهایی با نیروی ثابت

فنرهای نیروی ثابت به نیروی تقریباً یکسانی در تمام طول خود نیاز دارند. از این نوع فنر در برخی سیستم‌های خاص مانند تنظیم ارتفاع در خودروهای لوکس استفاده می‌شود.

نوعی که ما امروز در این مقاله به آن خواهیم پرداخت، فنرهای بادی است. استفاده از این قطعات به دلایلی که در ادامه خواهید خواند در صنایع ورق سازی کاتن به صرفه تر از انواع دیگر است.

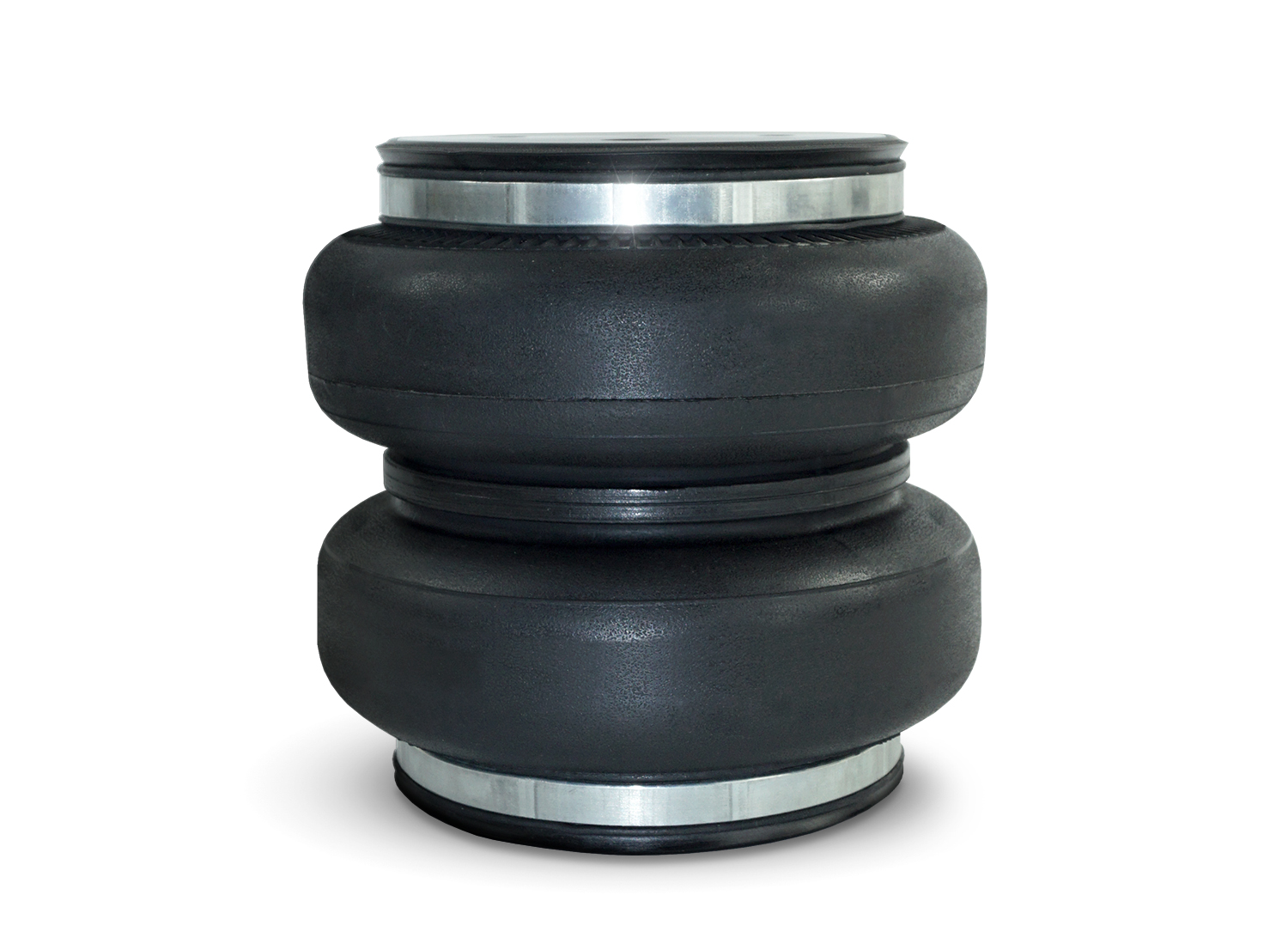

فنر بادی چیست؟

ایر اسپرینگ از یک کیسه لاستیکی ساخته شده است که با هوای فشرده پر می‌شود. این کیسه به‌جای فنرهای فلزی در سیستم تعلیق خودروهای جدید و همچنین خطوط ورق سازی کارتن استفاده می‌شود.

اجزای اصلی

کیسه هوای فشرده:
بخش اصلی ایر اسپرینگ است که هوای فشرده در آن ذخیره می‌شود. این کیسه از مواد مقاوم مانند لاستیک تقویت‌شده ساخته شده است.
کمپرسور هوا:
وظیفه کمپرسور، فشرده‌سازی و تامین هوای مورد نیاز برای پر کردن کیسه هوا است.
شیرهای کنترل:
این شیرها جریان هوا را در سیستم کنترل می‌کنند و اجازه می‌دهند که هوا به کیسه وارد یا از آن خارج شود.
کنترلر الکترونیکی:
در سیستم‌های پیشرفته، یک واحد کنترل الکترونیکی (ECU) برای تنظیم خودکار ارتفاع و فشار هوا بر اساس شرایط جاده و وزن خودرو استفاده می‌شود.

عملکرد

جذب ضربات و ناهمواری‌ها:
هنگامی که خودرو با دست‌اندازها و ناهمواری‌های جاده مواجه می‌شود، کیسه هوای ایر اسپرینگ منقبض و منبسط می‌شود تا ضربات را جذب کند و از انتقال آن‌ها به کابین جلوگیری کند.
تنظیم ارتفاع خودرو:
با تغییر مقدار هوای داخل کیسه‌ها، می‌توان ارتفاع خودرو را تغییر داد. این ویژگی به خصوص در خودروهای شاسی‌بلند، کامیون‌ها و خودروهای لوکس اهمیت دارد.
حفظ تعادل:
در خودروهایی با بار سنگین، فنر بادی می‌تواند به‌طور خودکار فشار هوا را تنظیم کند تا تعادل خودرو حفظ شود و وزن به‌طور یکنواخت توزیع شود.

مزایا

کیفیت سواری بهتر:
ایر اسپرینگ ضربات را بهتر از فنرهای فلزی جذب می‌کنند و سواری نرم‌تری ارائه می‌دهند.
تنظیم ارتفاع:
این سیستم امکان تغییر ارتفاع خودرو را برای شرایط مختلف (مثلاً عبور از موانع یا کاهش مقاومت هوا در سرعت‌های بالا) فراهم می‌کند.
افزایش دوام:
در خودروهای سنگین، فنرهای بادی فشار روی سیستم تعلیق را کاهش می‌دهند و طول عمر آن را افزایش می‌دهند.
پایداری بیشتر:
این فنرها تعادل خودرو را حتی هنگام بارگیری سنگین یا در پیچ‌ها حفظ می‌کنند.

کاربردهای ایر اسپرینگ

خطوط ورق سازی کارتن: در خطوط ورق سازی کارتن به جای فنرهای ساده استفاده می‌شود.
خودروهای لوکس: برای ارائه سواری نرم و راحت.
کامیون‌ها و اتوبوس‌ها: برای تحمل بار سنگین و تنظیم ارتفاع.
خودروهای آفرود: برای افزایش ارتفاع خودرو هنگام عبور از موانع.
قطارها و هواپیماها: برای جذب ضربات و بهبود پایداری.

مختصر و مفید

فنرها یکی از مهم‌ترین اجزای مکانیکی در خودرو هستند که وظیفه کاهش ضربات و بهبود کیفیت رانندگی را بر عهده دارند. انتخاب نوع مناسب فنر و طراحی صحیح آن در خودرو می‌تواند تأثیر زیادی بر راحتی و عملکرد خودرو داشته باشد. درک نحوه عملکرد این قطعات به ما کمک می‌کند تا اهمیت آن‌ها را بیشتر درک کنیم و از نقشی که در بهبود فرایند یک کار در صنایع مختلف دارند، آگاه شویم. فنرهای بادی هم یک فناوری پیشرفته در سیستم تعلیق هستند که علاوه بر جذب ضربات، امکان تنظیم ارتفاع و بهبود تعادل خودرو را فراهم می‌کنند. این فنرها، هرچند پیچیده‌تر و گران‌تر از فنرهای فلزی سنتی هستند، اما به دلیل عملکرد فوق‌العاده‌شان در صنایع مختلف کاربرد گسترده‌ای دارند.

یکی از کاربردهای این قطعه در خطوط تولید ورق سازی است که به جای فنرهای سنتی استفاده می‌شوند. مهمترین مزیت ایر اسپرینگ ها در واقع متغیر بودن ضریب فنریت است. اگر بخواهیم این موضوع را در همین خطوط توضیح دهیم می‌توان گفت، در گذشته و در بسیاری از ماشین آلات قدیمی خطوط ورق سازی، در یونیت سینگل فیس جک وظیفه انتقال فشار به غلطک Corrugated را بر عهده داشت. برای تنظیم فشار این جک اپراتور به طور دستی فشار را تنظیم می‌کرد. اما امروزه با پیشرفت تکنولوژی و همین طور کاربرد گسترده کارتن ها؛ به جای فنرهای سنتی از فنرهای بادی یا همان ایر اسپرینگ استفاده می‌شود.

ایر اسپرینگ به ویژه برای بازگشت نیرو بسیار موثر واقع می‌شود، در این مورد باید توجه داشته باشیم که فنرها همیشه جمع شدنی نیستند بلکه باید بتوانند با نیرو و همچین ارتفاع مناسب دوباره برگردد. در فرایند ورق سازی وقتی بعد از اضافه شدن لایه سوم یا پنجم، ورق های کارتن وارد یونتیت دبل بیکر می‌شود( تا مراحل پخت ورق‌ها انجام شود). پتوهای ورق سازی که در این مرحله استفاده می‌شوند به تنهایی و صرفا با چرخیدن غلطک نمی‌توانند فشار کافی را به بخش‌های متنوع ورق‌های کارتن وارد کنند. در نتیجه برای اینکه گرمایی که قرار است که از طریق هات پلیت‌ها (صفحات گرم) به ورق های کارتن وارد شود به فشار تنظیم شده نیاز داریم.

اینجاست که ایر اسپرینگ ها به کمک می‌آیند. ایر اسپرینگ ها فشار را با توجه به پارامترهایی همچون سرعت تغییر می‌دهند. به این ترتیب ضخامت ثابت ورق‌ها حفظ خواهد شد، همچنین رطوبتی که لازم است از طریق فشار و دمای هات پلیت به ورق ها وارد شود ثابت نگه می‌دارد به این ترتیب چسبندگی در لایه‌های مختلف ورق به درستی اتفاق خواهد افتاد. برای انتخاب و ثبت سفارش ایر اسپرینگ لازم است به این سه پارامتر توجه ویژه‌ای داشته باشید:

قطر ایر اسپرینگ مورد نیاز
ارتفاع ایر اسپرینگ
ضخامت لاستیک (توان کنترل فشار) ایر اسپرینگ
سایز آن
