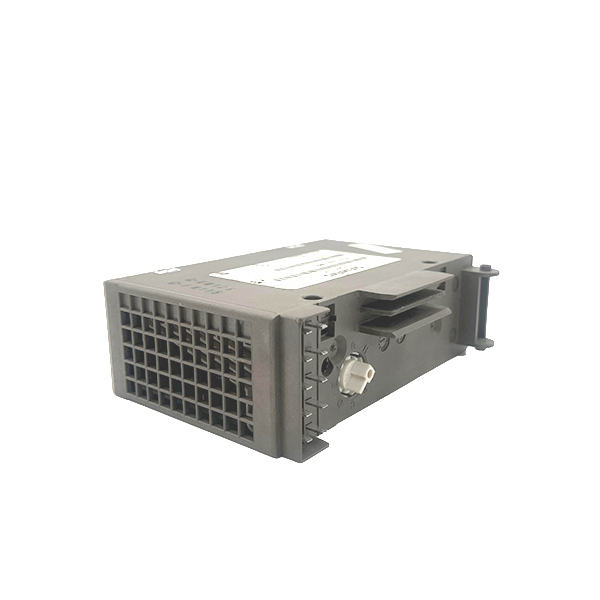

ماژول هوشمند I/O IP 266

ماژول هوشمند I/O موقعیت یابی IP 266

مقدمه

IP 266 یک ماژول “موقعیت یابی” I/O هوشمند قدرتمندی است که به طور خاص برای نصب در کنترل کننده قابل برنامه ریزی S5-100U توسعه یافته است. IP 266 امکان کار با سروو موتورها را از طریق تجهیزات الکترونیک قدرت فراهم می کند. IP 266 می تواند در conjunction با CPU های زیر استفاده شود:

• CPU 100 (فقط 6ES5 100-8MA02)
• CPU 102 (بدون محدودیت)
• CPU 103 (بدون محدودیت)

IP 266 توابع متعددی را هم برای موقعیت یابی حلقه باز و هم برای موقعیت یابی حلقه بسته ارائه می دهد. این توابع در بخش با عنوان “حالت ها” به طور مفصل شرح داده شده اند.

IP 266 حالت هایی را برای موارد زیر ارائه می دهد:

• موقعیت یابی
• جابجایی و تصحیح (جبران) مختصات

از تمام حالت ها می توان هم به طور جداگانه و هم به عنوان پیامد توابع فردی در برنامه های ماشینکاری استفاده کرد.

رویه های پیچیده حلقه باز و حلقه بسته که یک کنترل کننده قابل برنامه ریزی استاندارد باید برای انجام یک کار موقعیت یابی انجام دهد، به زمان پردازش زیادی نیاز دارد. IP 266 می تواند زمان پردازش مورد نیاز را به طور قابل توجهی کاهش دهد زیرا کل فرآیند موقعیت یابی را بر عهده می گیرد.

بنابراین برنامه کنترل شما می تواند به طور موازی با فرآیند موقعیت یابی اجرا شود. توالی حرکات شامل چندین محور با استفاده از ماژول های IP 266 اضافی امکان پذیر است. کنترل توالی می تواند از طریق ورودی ها و خروجی های دیجیتال IP 266 انجام شود.

از آنجایی که این ماژول فقط می تواند در یک کنترل کننده قابل برنامه ریزی S5-100U نصب شود، فرض بر این است که خواننده با دفترچه راهنمای محصول S5-100U آشنا است. اصول برنامه نویسی STEP 5 موضوع بحث در این دفترچه راهنما نیست.

مشخصات فنی

• منبع تغذیه: 24 ولت DC
• مصرف جریان: حداکثر 2 A
• فرکانس پالس: حداکثر 1 kHz
• حداکثر سرعت: 3000 دور در دقیقه
• حداکثر گشتاور: 100 فوت پوند
• دقت: 0.01 درجه
• دمای محیط: 0 تا 60 درجه سانتیگراد
• رطوبت نسبی: 0 تا 95 درصد، بدون تراکم

کاربردها

• صنعت فولاد: نورد، ریخته گری و فرآیندهای آبکاری
• صنایع غذایی: خطوط تولید مواد غذایی و نوشیدنی
• صنعت کاغذ: ماشین آلات چاپ و بسته بندی
• صنعت نساجی: ریسندگی، بافندگی و رنگرزی
• صنعت نفت و گاز: پالایشگاه ها، خطوط لوله و سکوهای استخراج
• صنعت چاپ: ماشین های چاپ افست، فلکسو و گراور
• صنعت لاستیک: فرآیندهای تولید تایر و سایر محصولات لاستیکی
