معرفی پمپ دیافراگمی و نکات مرتبط با عیب یابی آن

پمپ دیافراگمی یکی از کاربردی‌ترین تجهیزاتی است که می‌تواند هم در حوزه‌های مختلف صنعتی و هم غیرصنعتی استفاده شود، اصل کار آن استفاده از حرکت دیافراگم برای رسیدن به مکش و تخلیه مایع است. پمپ های دیافراگمی هوا به طور گسترده در صنایع مختلف مورد استفاده قرار می گیرند. مقاومت در برابر خوردگی آن را برای انتقال مواد شیمیایی خورنده در صنایع شیمیایی ایده آل می کند. در صنعت نفت و گاز، پمپ های دیافراگمی برای جابجایی مایعات در فرآیندهای استخراج میادین نفتی، انتقال گاز طبیعی و فرآیندهای جابجایی استفاده می شود.

پمپ دیافراگمی پنوماتیک نیز به طور گسترده ای در کارتن سازی و صنایع غذایی و نوشیدنی برای انتقال مایعاتی مانند آبمیوه ها، محصولات لبنی و نوشیدنی ها استفاده می شود. پمپ دیافراگمی معمولاً از تجهیزات تحویل سیال استفاده می شود، در زیر برخی از عیوب و راه حل های رایج آورده شده است.

مشکلات رایج پمپ دیافراگمی

مراحل عیب یابی عمومی در پمپ دیافراگمی

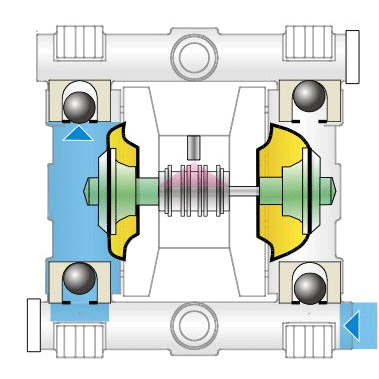

نحوه عملکرد پمپ دیافراگمی

منبع تغذیه را بررسی کنید:   اطمینان حاصل کنید که پمپ دیافراگمی به درستی به یک منبع برق قابل اعتماد متصل است و بررسی کنید که خطوط برق به درستی کار می کنند.

منبع هوای فشرده را بررسی کنید: مطمئن شوید که جریان هوای فشرده به پمپ دیافراگمی پایدار است و بررسی کنید که شیر تنظیم فشار هوا به درستی تنظیم شده باشد.

منبع مایع را بررسی کنید: مطمئن شوید که خط تغذیه مایع شفاف و بدون انسداد است و بررسی کنید که شیر باز است.

اجزای پمپ را بررسی کنید: بررسی کنید که آیا دیافراگم، سوپاپ ها، آب بندی ها و اتصالات سالم هستند یا خیر و قطعات شل را سفت کنید.

بدنه پمپ را از نظر نشت هوا بررسی کنید: از نشت یاب آب صابون یا گاز برای بررسی نشت هوا و تعمیر نقطه نشتی بدنه پمپ استفاده کنید.

وضعیت سوپاپ را بررسی کنید: مطمئن شوید که شیرهای واردات و صادرات پمپ دیافراگمی در موقعیت صحیح قرار دارند و از سالم بودن شیرها اطمینان حاصل کنید.

حالت عملکرد پمپ را بررسی کنید: بررسی کنید که حالت عملکرد پمپ دیافراگمی صحیح است و دستورالعمل یا دستورالعمل های عملیاتی را دنبال کنید.

اهمیت استفاده ایمن و صحیح از پمپ دیافراگمی

• برای محافظت از خود در برابر خطرات و صدمات احتمالی از تجهیزات حفاظت فردی مناسب مانند دستکش، عینک و لباس محافظ استفاده کنید.
• قبل از کارکردن پمپ دیافراگمی، مطمئن شوید که با دفترچه راهنمای کارآشنا هستید و دستورالعمل های عملکرد صحیح تجهیزات را دنبال کنید.
• برای کارهای تعمیر و نگهداری از ابزار و تجهیزات مناسب استفاده کنید و از ابزارهای آسیب دیده یا نامناسب استفاده نکنید.
• در حین تعمیر و نگهداری هرگز انگشتان یا اشیاء دیگر را نزدیک قطعات متحرک قرار ندهید تا از گیر افتادن یا آسیب های دیگر جلوگیری شود.
• قبل از تعمیر یا تعویض قطعات، منبع تغذیه را خاموش و قطع کنید و مطمئن شوید که پمپ دیافراگمی در وضعیت خاموشی ایمن قرار دارد.
• پمپ دیافراگمی را به طور منظم بازرسی، نگهداری و تمیز کنید تا از عملکرد صحیح و عمر مفید آن اطمینان حاصل کنید.
• اگر با مشکل پیچیده یا غیرقابل حلی مواجه شدید، از یک تکنسین حرفه ای کمک و راهنمایی بخواهید.
• لطفاً توجه داشته باشید که مراحل و اقدامات احتیاطی ذکر شده در بالا فقط توصیه های کلی هستند و ممکن است بسته به مدل پمپ دیافراگمی و محیطی که در آن استفاده می شود متفاوت باشد. هنگام کار و نگهداری پمپ دیافراگمی، همیشه به دفترچه راهنما مراجعه کنید و از کدها و دستورالعمل های ایمنی مربوطه پیروی کنید.

اقدامات پیشگیرانه و توصیه های نگهداری از پمپ دیافراگمی

بازرسی و نظافت منظم

به طور دوره ای اجزای مختلف پمپ دیافراگمی، از جمله دیافراگم، شیرها و اتصالات را بررسی کنید تا مطمئن شوید که فرسوده، شل یا آسیب دیده نیستند. داخل و خارج بدنه پمپ را از خاک و رسوب تمیز کنید تا پمپ شفاف و تمیز بماند.

پمپ را به درستی انبار و محافظت کنید:

هنگام از کار انداختن یا انبار کردن پمپ دیافراگمی، آن را در مکانی خشک، تمیز و خنک به دور از رطوبت، گرما یا مواد خورنده نگهداری کنید.

برای نگهداری طولانی مدت، توصیه می شود پمپ ضد زنگ باشد و پمپ به طور مرتب چک شود تا از سالم بودن آن اطمینان حاصل شود.

تعویض منظم قطعات

با توجه به استفاده از پمپ دیافراگمی و توصیه های سازنده، به طور مرتب دیافراگم، آب بندی و سایر قطعات سایش را تعویض کنید تا عملکرد و قابلیت اطمینان پمپ حفظ شود.

به عملکرد ایمن توجه کنید:

هنگام کار با پمپ دیافراگمی، مطمئن شوید که مراحل کار ایمن را دنبال کرده و از ابزار صحیح استفاده کنید. از بارگذاری بیش از حد پمپ خودداری کنید و اطمینان حاصل کنید که شرایط کار در محدوده طراحی است.

به دنبال پشتیبانی تعمیر و نگهداری حرفه ای باشید:

اگر با یک وضعیت پیچیده تعمیر یا خرابی مواجه شدید، توصیه می شود برای اطمینان از تعمیر و نگهداری و تعمیر پمپ دیافراگمی، از یک متخصص تعمیر و نگهداری کمک و پشتیبانی بگیرید.

نحوه انتخاب لوله و اندازه مناسب پمپ دیافراگمی

انتخاب لوله و اندازه مناسب مستلزم در نظر گرفتن ماهیت مایع، الزامات جریان، فشار عملیاتی و طرح لوله است.در زیر چند پیشنهاد برای انتخاب لوله و اندازه مناسب آورده شده است:

مواد لوله کشی: مواد لوله کشی را انتخاب کنید که با مایع مورد استفاده سازگار باشد، گزینه های رایج عبارتند از PVC، فولاد ضد زنگ و پلی اتیلن. اطمینان حاصل کنید که مواد لوله کشی می تواند خواص شیمیایی و دمای سیال را تحمل کند.

قطر لوله: قطر لوله مناسب را بر اساس نیاز جریان پمپ دیافراگمی و فشار کاری لوله انتخاب کنید. قطر لوله خیلی کوچک مقاومت سیال را افزایش می دهد و راندمان پمپ را کاهش می دهد، در حالی که یک لوله خیلی بزرگ ممکن است منجر به جریان کم سیال شود که بر عملکرد طبیعی پمپ تأثیر می گذارد.

طول لوله و زانویی: طول لوله و تعداد زانویی را به حداقل برسانید، که می تواند مقاومت سیال و افت فشار را کاهش دهد. لوله کشی بسیار طولانی و زانویی زیاد منجر به کاهش جریان و افت فشار پمپ می شود.

پشتیبانی و تثبیت: اطمینان حاصل کنید که سیستم لوله کشی به درستی پشتیبانی و ثابت شده است تا از ارتعاش لوله ها یا نیروهای خارجی جلوگیری شود، بنابراین بار و لرزش پمپ دیافراگمی کاهش می یابد.

شیرها و لوازم جانبی: شیرها و لوازم جانبی مناسب را در سیستم لوله کشی به منظور کنترل جریان، تنظیم فشار و تسهیل تعمیر و نگهداری نصب کنید.

کاهش خطر یخ زدگی: راه حلی موثر برای کاهش فشار هوای پمپ

کاهش فشار هوا: کاهش فشار هوای مورد نیاز پمپ دیافراگمی باعث کاهش رطوبت و تغییرات دما در گاز می شود و در نتیجه خطر یخ زدگی را کاهش می دهد. با تنظیم شیر تنظیم فشار هوا یا شیر کاهش فشار، فشار هوا را کاهش دهید.

افزایش سایز پمپ: انتخاب پمپ دیافراگمی با سایز بزرگتر به شما این امکان را می دهد که با سرعت کمتری کار کنید و سرعت جریان هوا را از مرکز بدنه پمپ کاهش دهید و در نتیجه احتمال تغییرات دما و یخ زدگی را کاهش دهید.

از اگزوز استفاده کنید: پورت خروجی پمپ را دور از بدنه پمپ وصل کنید تا هوای سرد را به قسمتی دور از پمپ تخلیه کنید و خطر یخ زدگی را کاهش دهید.

نصب فیلتر خط هوا: نصب فیلتر خط هوا با جمع کننده آب، میعانات را جمع آوری کرده و از طریق درگاه تخلیه تخلیه می کند و احتمال ورود رطوبت به بدنه پمپ و یخ زدگی را کاهش می دهد.

نصب بخاری خط هوا: نصب بخاری خط هوا در نزدیکی درگاه اگزوز می تواند دمای اگزوز را افزایش دهد تا آن را بالاتر از نقطه انجماد نگه دارد و از مشکل یخ زدگی جلوگیری کند.

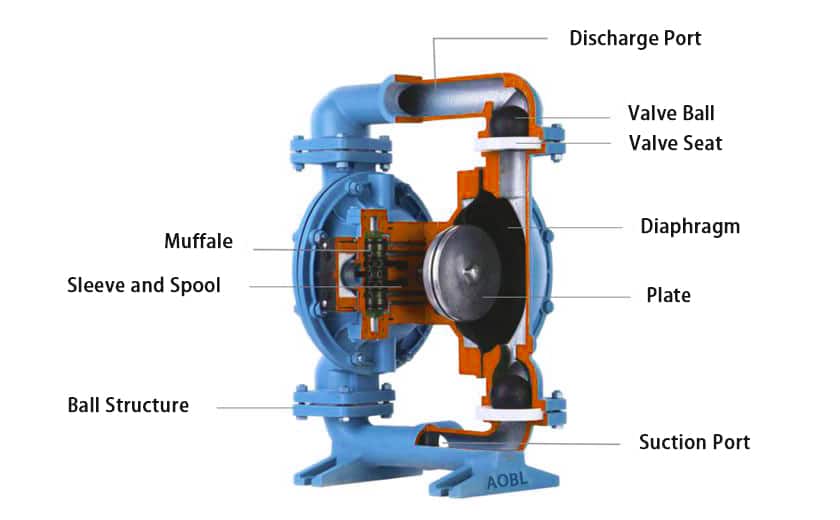

نام اجزای مهم پمپ دیافراگمی

عیب یابی پمپ دیافراگمی

خشک کن کمپرسور هوا برای تنظیم دمای نقطه شبنم فشار

از خشک کن کمپرسور هوا برای تنظیم دمای نقطه شبنم فشار استفاده کنید تا اطمینان حاصل شود که رطوبت در اگزوز به طور موثر حذف می شود و خطر ورود رطوبت به بدنه پمپ و یخ زدگی را کاهش می دهد.

در صورت تکان یا ارتعاش بیش از حد، مطمئناً باید دمپر ضربان را بررسی کنید، زیرا هدف این ابزار کاهش ضربان است. هر 50 ساعت کار باید بار هوای داخل را چک کنید و در صورت لزوم با استفاده از پمپ فشار را بازنشانی کنید.

سر و صدای بیش از حد مرتبط با افت سطح روغن

اگر پمپ شروع به سر و صدا شدن کرد، سطح روغن را فورا بررسی کنید، اگر کاهش یافت به این معنی است که خط مکش مسدود شده است.

فقط خط مکش (مخصوصا فیلتر) را بررسی کنید و هر گونه انسداد را بردارید.

مصرف بیش از حد روغن

اگر مصرف بیش از حد روغن با رنگ شیری (همان) همراه باشد، به احتمال زیاد یک یا چند دیافراگم شکسته یا آسیب دیده است.

دیافراگم ها محفظه پمپاژ را از گیربکس جدا می کنند و از تماس سیال پمپ شده با قطعات مکانیکی و روغن جلوگیری می کنند. هنگامی که دیافراگم می شکند، مایع به روغن وارد می شود و آن را شیری می کند.

در این مرحله، تعویض تمام دیافراگم ها و روغن برای جلوگیری از آسیب های عمده مهم است.

حال بیایید آسیب هایی که ممکن است به دیافراگم وارد شود را در نظر بگیریم: در صورت شکستگی دیافراگم، شناسایی علت و اقدام برای جلوگیری از عود آن مهم است.

دو برش در شیرهای مکش و تخلیه

دلایل مختلفی برای این نوع مشکل وجود دارد:

طبق معمول، اولین کاری که باید انجام دهید این است که بررسی کنید که آیا خط مکش مسدود شده است و فیلتر را تمیز کنید.

یکی از شایع ترین علل ایجاد حفره، حباب های بخار است که در داخل مایع ایجاد می شود که منفجر می شود و دیافراگم را خراب می کند. برای جلوگیری از کاویتاسیون چندین نکته مفید وجود دارد، اول از همه نباید آب را از اعماق بیش از حد (حداکثر 4 متر) مکید.

اگر مایع خیلی غلیظ است، از مایع مبتنی بر آب استفاده کنید

سرعت بیش از حد نیز ممکن است به دیافراگم آسیب برساند، ( 550 دور در دقیقه  سرعت مناسبی به نظر میرسد )

همیشه بررسی کنید که شیر مکش به درستی بسته شده باشد و سوراخ های آستر به درستی قرار گرفته باشند.

علاوه بر این، دیافراگم نیز ممکن است تحت تأثیر تهاجم شیمیایی قرار گیرد، همیشه سازگاری بین دیافراگم و محصول شیمیایی مورد استفاده را بررسی کنید.

شکستگی نزدیک به قطر داخلی و پارگی

این شکستگی ناشی از سایش است، هنگامی که دیافراگم بیش از زمان مجاز (300 ساعت) استفاده می شود، دیسک نگهدارنده باعث اصطکاک و سپس پارگی می شود.

تعویض دیافراگم ها هر 300 ساعت یا در ابتدای هر فصل (بهتر این است که کمتر از این میزان ساعت باشد)

برش تیز نیم دایره

این برش با وجود هوا در حمام روغن زیر دیافراگم ایجاد می شود. احتمالاً هنگام مونتاژ یا تعمیر هوا تخلیه نشده است و اکنون باید دیافراگم تعویض شود و مراقب باشید که هوا از پمپ تخلیه شود.

برش دایره ای، مربوط به قطر پیستون در قسمت پایین دیافراگم این آسیب می تواند دلایل مختلفی داشته باشد:

1- کمبود روغن بین پیستون و آستر، باید پر شود

2- فشار مکش بیش از حد، بررسی کنید که پمپ از شبکه آب با فشار مثبت تغذیه نشود (اگر چنین است، آن را قطع کنید)

3- سرعت پمپ خیلی کم است، RPM را مطابق دفترچه راهنمای دستورالعمل افزایش دهید

4- موقعیت نادرست سوراخ های آستر

5- دریچه تحویل باز است

6- پارگی شدید در دیسک گیر، تورم، کاهش سختی، افزایش قطر خارجی، افزایش ضخامت

7- در این حالت تغییر شکل ناشی از ناسازگاری شیمیایی بین دیافراگم و محصول شیمیایی است.

سوالات متداول

• علت روشن نشدن پمپ دیفراگمی چیست؟

از مهمترین دلایل آن می‌توان به قطع برق، آسیب موتور و خرابی سیستم کنترل اشاره کرد که در این صورت پمپ پاسخ نمی‌دهد و یا روشن نمی‌شود.

• چه دلایلی موجب صدای زیاد پمپ دیافراگمی می‌شود؟

در این صورت قطعات پمپ شل، دیافراگم فرسوده و یا به درستی نصب نشده است.

• عیب یابی عمومی در پمپ دیافراگمی چطور انجام می‌شود؟

برای انجام این کار می‌توانید منبع تغذیه را بررسی کنید، منبع هوای فشرده را بررسی کنید، منبع مایع را بررسی کنید، اجزای پمپ را بررسی کنید، بدنه پمپ را از نظر نشت هوا بررسی کنید، وضعیت سوپاپ را بررسی کنید و در نهایت عملکرد کلی پمپ را بررسی کنید.
